技術研究所
騒音,振動, 衝撃分野の
技術発展を先導するNSV技術研究所です。
製品及び新技術の開発
New Product & Technology Development
製品及び新技術の開発
New Product & Technology Development

防振材の開発、設備防振装置の開発、消音器の開発、水衝撃防止装置の開発、国策研究課題の実施、製品の補完及び改善

衝撃防止製品及び新技術の開発
WIRE MOUNT
Shock Control
製品紹介

Wire ropeの弾性と減衰効果を利用したIsolatorで、振動を遮断する防振器の役割と、衝撃を緩和する緩衝器の役割を両立するというメリットがある。当社はこのようなWire ropeの特性を利用し、様々なやり方でMount化することで、幅広いニーズに応じた開発を行っている。加振力による振動が支柱部を通じて外部に伝わることを防止し、装備の上からの動的変位を同時に低減させる効果的なMountであり、変位の増加によってStiffnessが減少するSoftening特性と、Wireの相互のFriction Dampingにより発生する減衰量は、他のマウントにはない優れた特性である。

VWM type
VWR type
VWA type
VWS type
衝撃防止製品及び新技術の開発
衝撃と振動を同時に吸収できるIsolator
材質がAll Stainless Steelになっており、耐食性及び剛性に優れる
高い減衰機能によりサージングの発生がなく、共振時の振動伝達率を最小化
設計及び取付方法によって、求めるStiffnessに変化
水平方向の振動を効果的に制御
100Hz以上の高周波遮断に効果的
耐熱性、耐オゾン性、耐食性、耐油性に優れる
Wire Mountの適用 用途
防振性能と動的安定性が必要な装備
緩衝が必要な装備
コンテナの内部に設置され移動する精密装備
潜水艦、船舶などに設置される精密装備
塔屋に設置される冷却塔、冷凍機など空調装備
特許登録
登録番号 : 10-1362924, 10-1362926, 10-1362927
試験
試験の結果
標準化
Model Dimensions, mm Max.
Dynamic
Travel, mm
Max.
Load, kgf
A B D C H Wire
VWM-04-100
VWM-04-200
VWM-04-300
125 110 6.5 45
55
65
35
45
55
4.0 13
16
30
90
60
50
VWM-05-100
VWM-05-200
VWM-05-300
125 110 6.5 45
55
65
35
45
55
5.0 13
16
30
200
140
90
VWM-06-100
VWM-06-200
VWM-06-300
150 134 6.5 60
70
80
50
60
70
6.0 15
25
35
240
170
110
VWM-08-100
VWM-08-200
VWM-08-300
190 170 8.5 80
100
120
70
90
110
8.0 25
45
65
270
200
160
VWM-10-100
VWM-10-200
VWM-10-300
250 230 8.5 110
130
150
90
110
130
10.0 50
60
75
300
240
150
VWM-12-100
VWM-12-200
VWM-12-300
250 230 8.5 130
150
170
110
130
150
12.0 55
70
95
600
550
400
VWM-16-100
VWM-16-200
VWM-16-300
320 280 Φ11.0 110
130
150
130
150
170
Φ22 55
70
95
1300
1000
800
VWM-22-100
VWM-22-200
VWM-22-300
420 380 Φ11.0 130
150
170
140
165
190
Φ22 50
70
90
1500
1300
1100
振動防止製品及び新技術の開発
TOTAL DAMPER
Vibration Absorber
製品紹介

Damperは、振動エネルギーを流体の粘性や材料の摩擦によって熱エネルギーに変換し焼散させるものの総称であり、当社は減衰力に優れる Friction DamperとWire Damperを組み合わせることで、短所を補い長所を最大限に拡大した、一体型Total Damperを開発した。
動特性の試験の結果、2倍以上の減衰力と弾性力が増加する効果が得られ、材質をAll Stainless Steelで製作することで、耐食性、耐久性などを向上させた。 また、様々なStrokeとReaction Forceなどに対応できるよう、組み立て式構造に設計している。

Total Damper
Total Damperの長所
周波数の全帯域における優れた減衰効果
振動変位の大きさに関係なく、ほぼ一定の減衰効果が得られる
設計で求められるStrokeとReaction Forceを自在に変更できる構造
Compactな一体化構造
材質がAll Stainless Steelになっており、耐食性及び耐久性に優れる
耐熱性、耐オゾン性、耐食性、耐油性に優れる
Total Damperの適用 用途
熱膨張によって大きく変形する配管
自体の振動による動的変位が大きい装備
配管の動的変位を制御し、配管の健全性を確保
特許登録
登録番号 : 10-1362938
Total Damper(VD10)の動特性試験
± 20mm 加振試験の結果
微細振動防止製品及び新技術の開発
AIR SPRING MOUNT
Microvibration Control
製品紹介

1㎛以下の微振動及び低周波振動を制御するためには、一般的に振動絶縁の効率性に優れたAir Springを使う。 Air Springは固有振動数が低くSurging現象がないうえに、緩衝効果に優れるため、半導体装備など超精密装備類に主に使われる。 当社はこのようなAirの弾性を利用したAir Springを様々な装備に効果的に適用するために、様々なやり方でAir Spring Mountを開発しており、多様な方法でDampingを付与し、別途のDamperを設置せず、装備の動的安定性及び早い安定化を図っている。 VAM Typeは密封型Air Springで、Air lineをつなぐことなく手軽に使える製品であり、VAD Typeは2.0Hz以下の低い固有振動数であるため、精密装備の除震用として適している。 VAB TypeはStrokeが大きいため、除震だけでなく、自体の振動が大きい装備の防振にも適するように開発されている。 特にVZD typeはNegative Stiffnessの原理を適用しており、1Hz以下の固有振動数を得ることができるためActive Systemより優れた効果が得られる。

VAD type
VAM type
VAB type
VZD type
Air Spring Mountの適用 用途
半導体の精密製造装備
3次元測定器、スキャナーなど精密検査及び測定装備
FABの中に設置される嫌振装備
Auto Levelingが必要な精密装備
周辺の振動を遮断する必要がある装備
特許登録
登録番号 : 10-1362928, 10-1362930

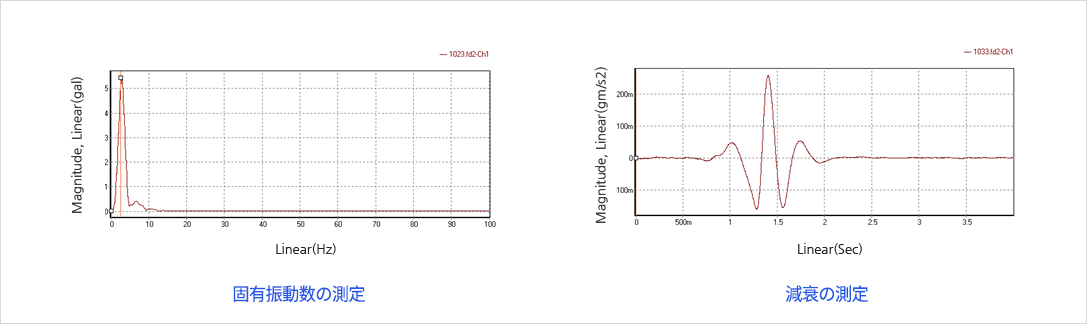

の試験
の試験結果
標準化
Model 適用荷重、kgf Dimensions, mm
D1 D2 H L
VAD-120 300 120 120 160 170
VAD-180 800 150 180 220 220
VAD-240 1,500 220 240 300 290
VAD-300 3,000 270 300 300 350
VAD-380 5,000 350 380 300 430
VAD-500 10,000 460 500 300 550
VAD-680 20,000 640 680 300 730
振動防止製品及び新技術の開発
OIL DAMPER MOUNT
Vibration Control
製品紹介

オイルが充填されているDamperとSpring、Rubberの長所だけを組み合わせ、衝撃力及び周期的な振動に非常に優れた効果を発揮する一体型のMountである。 衝撃振動の1次的な減衰は、Oilによって摩擦熱エネルギーとして焼散され、加振力の周期的な1次的減衰は、ゴム部とSpringによって起きる。 上部のゴム部は耐油性、耐オゾン性に優れたCR(Neoperene)系の合成ゴムで製作されている。 製品の組み立て後、Springの長所によって変位が発生するため5Hz未満の低い固有振動数が維持できる。

Oli Damper Mountの適用 用途
冷却塔に対する高効率の防振用
高重量・高効率装備の防振用(半導体生産Line)
衝撃振動が大きい装備の防振用
周辺の衝撃力の振動に敏感な装備の防振用
標準化
No. 品名 材質 規格
1 Upper Cap CR&GC KS M 6617, KS D 4301
2 Middle Cap CR&GC KS M 6617, KS D 4301
3 Lower Housing SS40 KS D 3503
4 Coil Spring SUP9, HSW3 KS B 2402, KS B 2403
5 Non Skid Pad CR KS M 6617
6 Inner Damper GC KS D 4301
7 Damper Oil - FLUID OL
Model 適用荷重、 kgf Dimensions, mm
A B C D E Level Bolt
VDM-500 500 160 149 184 18 124 M12
VDM-1000 1,000 160 149 184 18 124 M12
VDM-1500 1,500 197 220 270 22 212 M20
VDM-2000 2,000 197 220 270 22 212 M20
